系列第二篇，也是真正開始手刻 LoRa 解調器的一篇。上一題〈Channel Hop〉只是讀已經解好的封包日誌，但這題開始，拿到的是原始的 IQ 訊號，什麼都得自己來

然後這支解調器會從這篇一路陪我走到系列最後，所以這篇寫得比較細，把 LoRa 解調的骨架講清楚，後面幾篇就只講各自的變化

系列其他篇：Isodata Seven、Subsidy Claim、Two Voices、No Name on the Door、Hopscotch

題目在講什麼

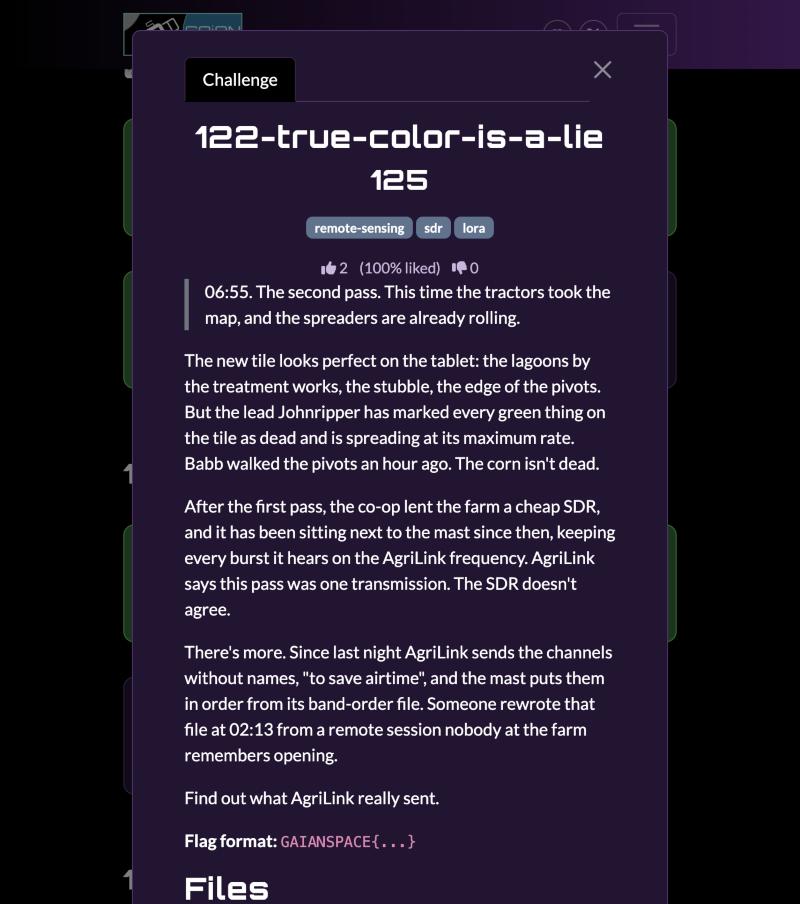

題目畫面

第二次衛星通過，拖拉機這次收下了地圖、噴藥機也出動了。但領頭的 Johnripper 把圖上每一塊綠色的東西都標成「死亡」、並用最大劑量施肥。Babb 一小時前才走過田，玉米好端端的。

共用 SDR 這次錄下了 AgriLink 頻率上的原始訊號。AgriLink 說這次通過只有一次傳輸，但 SDR 不這麼認為。而且自昨晚起，AgriLink 傳頻道時不帶名稱（省空中時間），由桅杆依 band_order.conf 排序——而這個檔案在 02:13 被一個沒人記得開過的遠端 session 改寫過。

目標：找出 AgriLink 真正傳了什麼。給的檔案有約 200 MB 的 .sigmf-data（ci8、2 MS/s、434.3 MHz）、band order 設定檔、以及平板顯示的真彩色圖

Flag 格式 GAIANSPACE{...}。

LoRa 解調器的骨架

訊號是 LoRa，但筆記裡的參數（BW250k）是幌子，實際量出來是 SF7、BW500k。沒有現成的解碼器，所以自己寫一個

先說 LoRa 長什麼樣子，LoRa 當中的每個符號（symbol）是一段頻率由低掃到高的音調，叫做上掃頻（up-chirp），如果把它畫在頻譜圖上就是一條斜線，一個 burst 的頻譜圖長這樣（縱軸頻率、橫軸時間）：

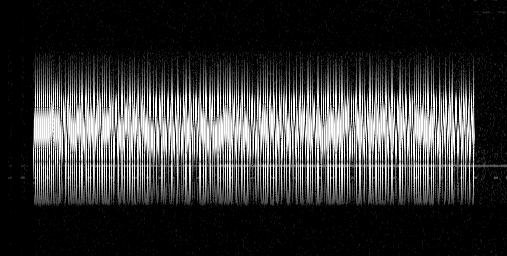

一個 LoRa burst 的頻譜圖，可以看到 chirp 的斜紋

那資料是怎麼藏進去的？每個符號都從不同的頻率「起跳」，這個起跳的位置就是這個符號代表的數字（0～127，SF7 共 128 種），所以解調的核心，就是量出每個符號「從哪個頻率起跳」

量法叫 dechirp（解掃頻），也就是把收到的上掃頻，乘上一段方向相反的下掃頻（down-chirp），一個往上、一個往下，斜率剛好抵銷，相乘後就變成一個固定頻率的音調，而這個音調落在哪個 FFT bin，就直接對應到符號的起跳位置。

下圖把這件事畫出來（藍＝收到的上掃頻、灰＝下掃頻參考、紅＝相乘後的穩定音調）：

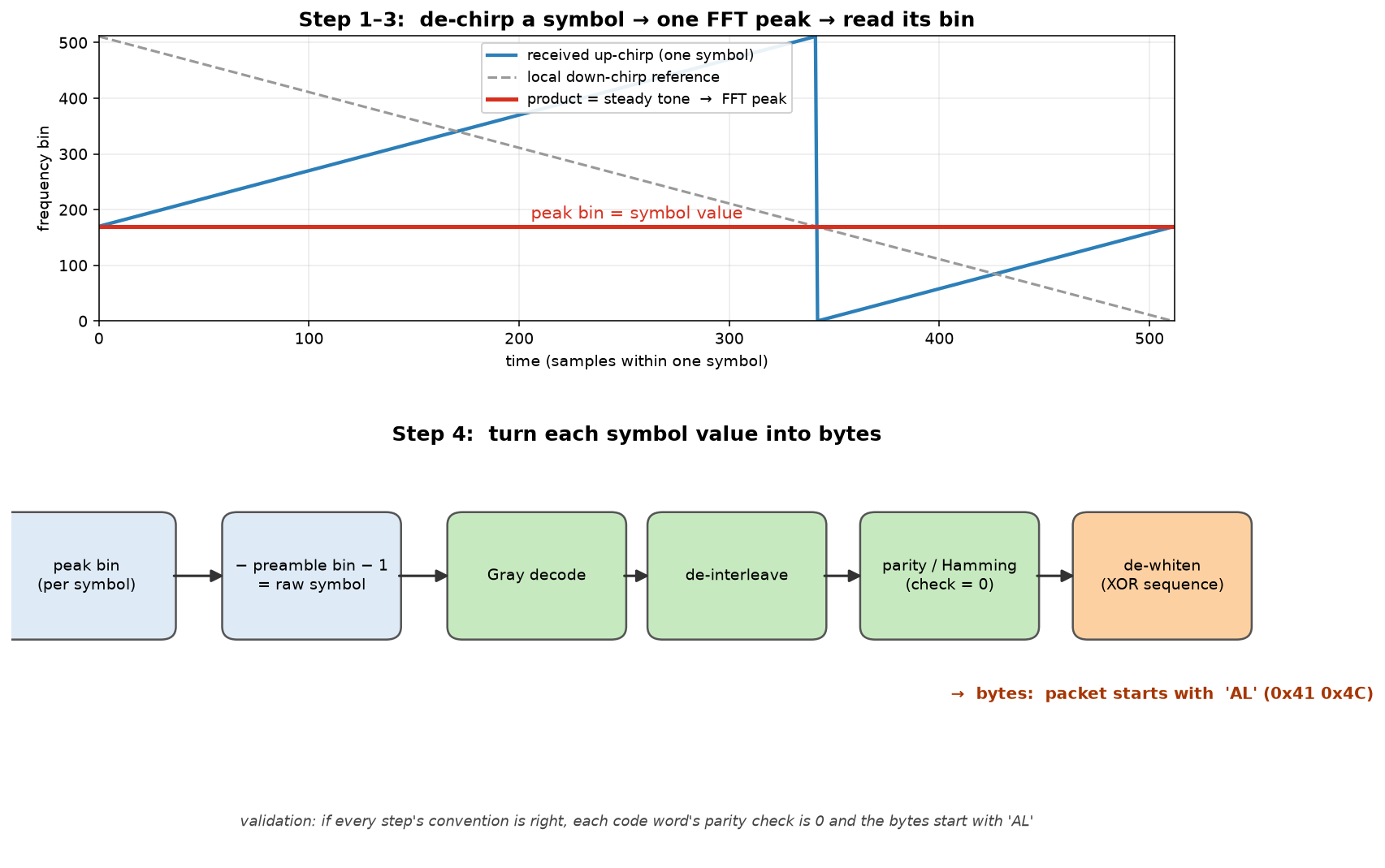

dechirp 把一個符號變成一個 FFT 峰值，再把峰值經過 Gray／解交織／白化還原成位元組

整條流水線（這套骨架後面每一篇都會用到）：

  1. 先對齊（同步） 用前導碼的上掃頻和後面的下掃頻各做一次 FFT，兩者的峰值可以同時解出時序（封包從第幾個樣本開始）與載波頻率偏移（CFO，收發雙方晶振不準造成的頻率差）。詳見下面的「半個符號的坑」。
  2. 逐符號 dechirp 取峰值 bin。 這裡有個實作關鍵：要用 2 MS/s 的原始取樣率（每符號 512 點）做，把折疊到 v 與 v−128 的兩段能量相加，再用拋物線內插取峰值。先降到 500 kS/s 再做會損失邊緣能量、出錯率高。
  3. 符號值 = 峰值 bin − 前導碼 bin − 1（扣掉前導碼的參考起點）。
  4. 把符號值翻成位元組：Gray 解碼 → 解交織 → 取資料位元 → 組位元組 → 與白化序列 XOR。怎麼知道每一步的方向（高低位、順序）對不對？用已知明文驗證：這批封包都以 AL（0x41 0x4c）開頭，而且解對時每個碼字的奇偶檢查都會是 0——對不上就代表某一步的慣例反了。

半個符號的坑（第 1 步的細節）

第 1 步同步時有一個很容易踩的雷：封包的起點會算出兩個都說得通的答案，公式本身分不出哪個才對。

為什麼會這樣？dechirp 後取的是 FFT 的峰值 bin，而 FFT 的 bin 是環狀的（127 的下一格會繞回 0）

這個「繞一圈」的特性，會讓「封包從第幾個樣本開始」算出來剛好有兩個候選起點，兩個差了正好半個符號（SF7 是 64 個 bin），而且兩個套進公式都對得上前導碼，所以沒辦法只靠公式二選一。

解法很土但有效：

兩個候選都試著解一次，看哪一個的 FFT 峰值又高又乾淨就選哪個。 對齊正確時，每個符號的能量集中在單一 bin，峰值又高又尖；只要差了半個符號，符號能量就會跨到相鄰符號、分裂成兩個矮峰，一眼就能分辨：

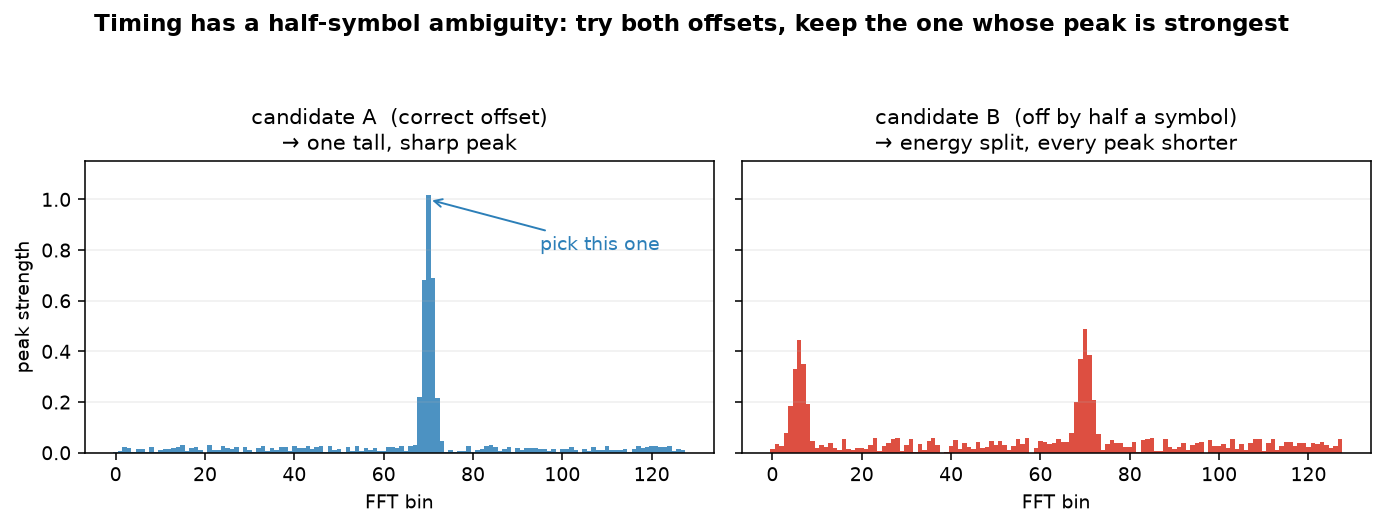

對齊正確時只有一個高而尖的峰；差半個符號時能量分裂成兩個矮峰，選峰值最強的那個候選

兩個發射源，一強一弱

解完 781 個 burst 後，真相浮現：這條頻率上其實有兩個發射源。

  • 弱信號（641 個）：5 頻道 × 128 列，完整的一張圖塊，這邊就是真正的衛星資料
  • 強信號（139 個）：強得多，但只重送了 ch0 和 ch3 的部分列，而且內容是弱信號的竄改版

這就是一次傳輸底下的謊言，當中有一個真的衛星以及另一個蓋過它的偽造發射源

桅杆收到的是比較強的那個，所以用到了被改過的資料，這邊如果把同一個（頻道, 列）的強弱兩版相減，ch3 的差異竟然拼出三行文字：

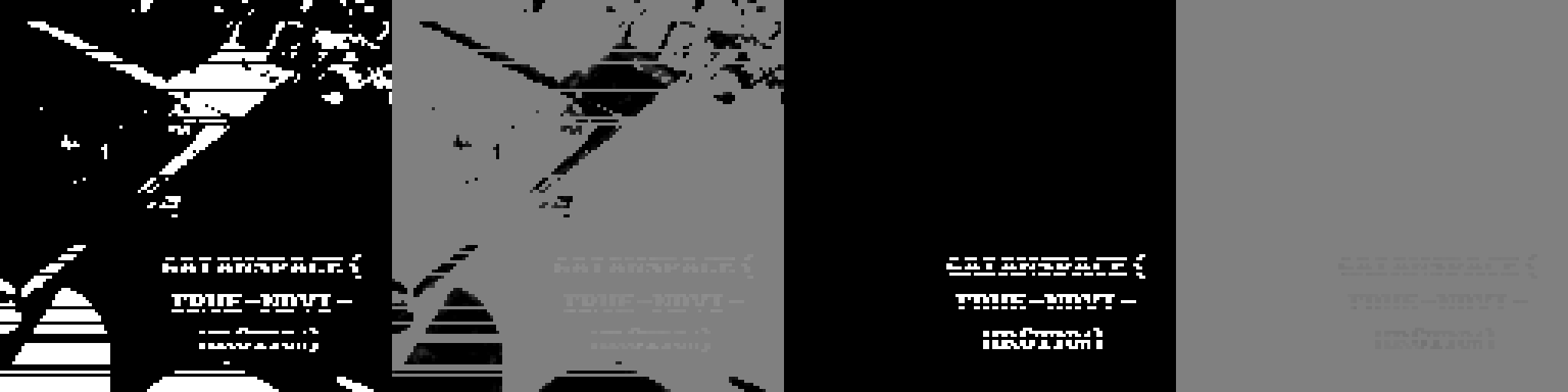

強信號減去弱信號，ch3 的差異浮現出隱藏文字（圖的後兩格）

把最後一行讀出來

強信號最初有幾列因為解調失敗而缺，文字呈現橫向斷線，這邊修正半個符號的歧義、補齊所有列之後，字形才完整，最後一行字元只有 5 像素寬，其實有點糊，我用三次方插值放大再逐格確認：

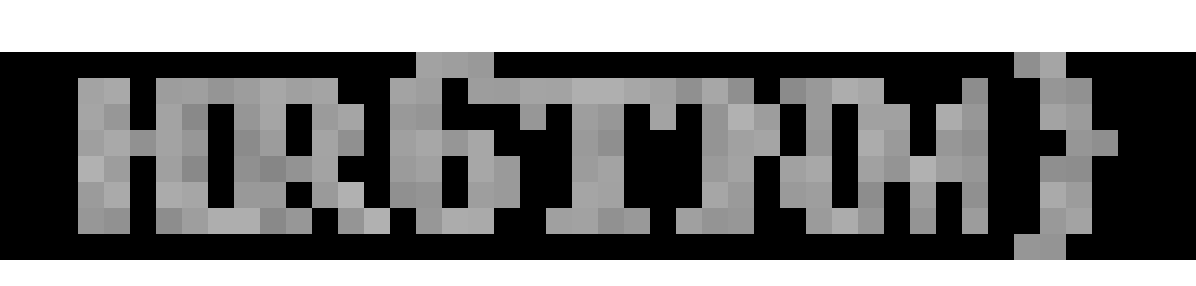

最後一行放大逐字確認

讀出 HR6TNM

Flag

1
GAIANSPACE{TRUE-NDVI-HR6TNM}

旗標名稱 TRUE-NDVI 也呼應了題目，被偽造者動手腳的 ch0、ch3 剛好是桅杆當成紅光與短波紅外線的頻道，而紅光正是算 NDVI（植被指數）的關鍵

這就是為什麼拖拉機把健康的玉米判成死亡

心得

  1. 「一次傳輸」可能有兩個發射源。 強的會壓過弱的（capture effect），只有看 SDR 原始 IQ 才分得出來；日誌只會顯示被接收的那一個。
  2. LoRa 解調最難的在同步。 CFO 與時序在上/下掃頻裡互相耦合，要用兩者的差與和分離，而且有半個符號的歧義。這套骨架一旦寫對，後面就是不斷地在它上面加功能。
  3. 自己實作時用「已知明文」逐一驗證每個慣例。 這題是靠 AL 開頭和標頭 nibble 來確認 Gray/解交織/位元組順序的方向，比憑記憶對照 LoRa 規格快太多。
  4. 訊息藏在「兩份雜訊的差」裡。 單看任何一版都看不出竄改，相減才現形——這招在後面的〈Isodata Seven〉會用另一種形式再出現。
